كيفية اختيار وتركيب وصيانة المحركات الهيدروليكية المدارية الدوارة لتحقيق أقصى عمر خدمة؟

يستعرض هذا الدليل النظرية لتقديم رؤى قابلة للتنفيذ - بدءًا من تحديد حجم المحرك المناسب لتطبيقك، إلى تقنيات التثبيت المناسبة، إلى ممارسات الصيانة اليومية التي تزيد من عمر الخدمة إلى أقصى حد.

1. مبدأ التشغيل الأساسي - ما الذي يجعله يوفر عزم دوران عاليًا؟

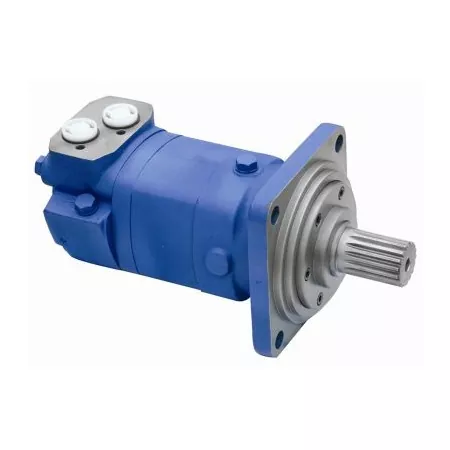

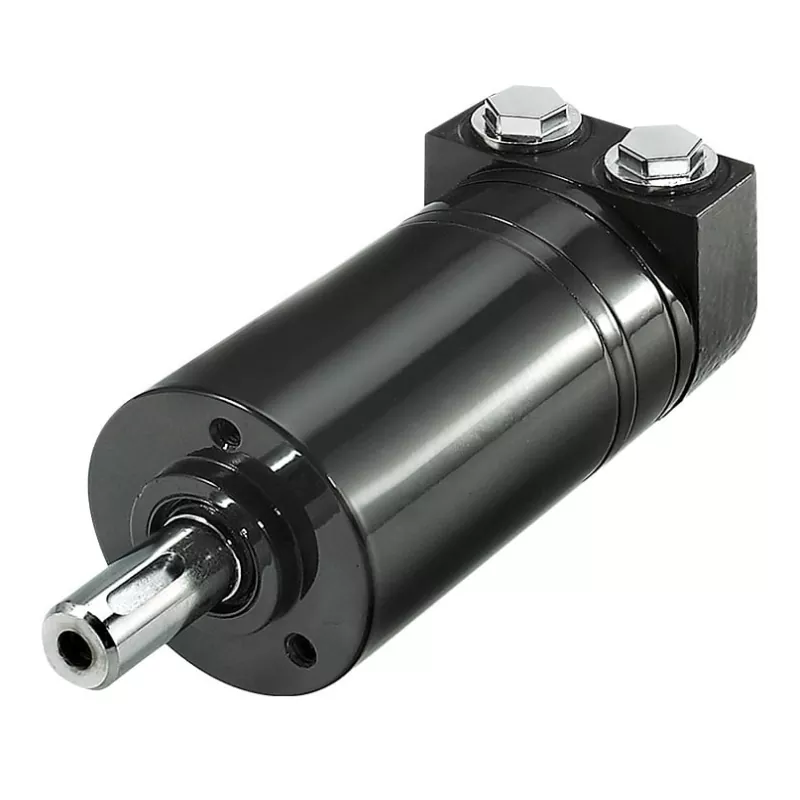

قلب انالمحرك المداريعبارة عن مجموعة تروس شبكية داخلية - دوار (ترس خارجي) وعضو ساكن (ترس داخلي) - مع قاعدة تصميم مهمة مفادها أن الدوار يحتوي على سن أقل بمقدار سن واحد من الجزء الثابت. عندما يدخل السائل الهيدروليكي المضغوط إلى المحرك، فإنه يجبر الدوار على أداء حركة مدارية (كوكبية) داخل الجزء الثابت. يتم نقل هذه الحركة عبر عمود اقتران داخلي إلى عمود الإخراج، مما يحول الحركة المدارية إلى إخراج دوار سلس.

يقدم هذا التصميم الميزة المميزة: عزم الدوران المنخفض والسرعة العالية (LSHT). على عكس محركات الريشة أو المكبس، يمكن للمحركات المدارية إنتاج عزم دوران قوي ومستقر مباشرة عند عدد دورات منخفض في الدقيقة دون الحاجة إلى مخفض التروس. يعد هذا أمرًا لا يقدر بثمن بالنسبة للتطبيقات التي تحتاج إلى تحكم دقيق في السرعة وعزم دوران عالٍ عند التشغيل تحت الأحمال الثقيلة.

يوجد تكوينان أساسيان للجزء الثابت:

• جيروتور (الجزء الثابت من قطعة واحدة): الجزء الثابت عبارة عن حلقة تروس داخلية واحدة. اقتصادية وموثوقة لدورات الخدمة المعتدلة.

• جيرولر (الجزء الثابت المجهز بأسطوانة): يتم إدخال بكرات أو إبر في أسنان الجزء الثابت، مما يحول الاحتكاك المنزلق إلى احتكاك متدحرج. وينتج عن ذلك كفاءة أعلى، ومقاومة أفضل لأحمال الصدمات، وعمر تآكل أطول بشكل ملحوظ - وهو مثالي للعمليات الشاقة وعالية التردد.

2. المقاس العملي – اختيار "القلب" المناسب لجهازك

المحرك ذو الحجم غير الصحيح هو السبب الأول للفشل المبكر. يؤدي التقليل من الحجم إلى حدوث ضرر زائد؛ يؤدي الحجم الكبير للنفايات إلى إهدار التكلفة وتقليل كفاءة النظام بشكل عام. ركز على هذه المعلمات الأربع الحاسمة:

• عزم الدوران والسرعة والإزاحة (المثلث): تحدد الإزاحة (سم مكعب/دورة) بشكل مباشر ناتج عزم الدوران - الإزاحة الأكبر تعني المزيد من السوائل لكل دورة، وبالتالي عزم دوران أعلى، ولكن سرعة قصوى أقل. حدد دائمًا عزم دوران البداية (الذي يكون عادةً أعلى من عزم الدوران الجاري) ونطاق سرعة التشغيل المطلوب قبل تحديد الإزاحة. تحقق من منحنى أداء الشركة المصنعة - لا تختر أبدًا محركًا يعمل بأقصى حدوده؛ استهدف منطقة ذروة الكفاءة لملف الضغط/التدفق في نظامك.

• ضغط النظام ومعدل التدفق: تأكد من ضغط العمل المستمر لوحدة الطاقة الخاصة بك والحد الأقصى للتدفق المتاح. يحد الضغط من ذروة عزم الدوران، بينما يحدد التدفق السرعة القصوى التي يمكن تحقيقها. قارنها بالمواصفات المقدرة للمحرك. تأكد من أن معدل الضغط الأقصى للمحرك لديه هامش أمان معقول فوق ذروة ارتفاعات نظامك (استخدم مجموعة صمامات تخفيف الضغط بشكل مناسب).

• التثبيت وتحميل العمود: بعيدًا عن أنماط البراغي وأحجام الحواف، غالبًا ما يتم التغاضي عن سعة التحميل الشعاعي على عمود الإخراج. إذا كنت تقوم بتركيب عجلة مسننة أو بكرة أو محرك سير مباشرة على العمود، فسيتم تقديم أحمال جانبية كبيرة. في مثل هذه الحالات، يجب عليك اختيار محرك مزود بمحامل للخدمة الشاقة ومراجعة مخطط تصنيف الحمل الشعاعي الخاص بالشركة المصنعة. تجاهل هذا يؤدي إلى فشل المحمل السريع وتسرب الختم.

• المتطلبات البيئية والخاصة: بالنسبة لدرجات الحرارة المحيطة القصوى، أو الظروف المتربة، أو البيئات عالية الرطوبة، حدد موانع التسرب المحسنة (على سبيل المثال، Viton أو HNBR) والمواد المقاومة للتآكل. بالنسبة للتطبيقات التي تتطلب فرملة ديناميكية أو استشعار السرعة، فكر في الخيارات المتكاملة مثل صمامات الفرامل أو أجهزة قياس سرعة الدوران أو صمامات التحكم التناسبية.

3. التركيب والتشغيل - التفاصيل التي تؤثر على الأداء أو تفسده

يمكن أن يفشل المحرك المحدد بشكل مثالي بسرعة إذا تم تركيبه بشكل غير صحيح. اتبع هذه الخطوات غير القابلة للتفاوض:

1. محاذاة العمود الدقيقة: تعد المحاذاة المحورية المطلقة بين عمود المحرك والحمل المدفوع أمرًا إلزاميًا. يؤدي أي اختلال زاوي أو متوازي إلى ظهور قوى شعاعية أو محورية تعمل على تقصير عمر المحمل بشكل كبير. استخدم مؤشر الاتصال أو أداة محاذاة الليزر والتزم بدقة بتفاوتات الشركة المصنعة (عادةً ≥ 0.05 مم من الجريان الشعاعي).

2. اتصالات المنفذ الصحيحة: تحقق مرة أخرى من تعريف المنفذ - الضغط (P)، والإرجاع (T)، والصرف (L). يعد منفذ التصريف أمرًا بالغ الأهمية: يجب توصيله بشكل منفصل إلى الخزان مع الحد الأدنى من الضغط الخلفي (عادةً أقل من 5-10 بار، راجع المواصفات). لا تقم أبدًا بتوصيل منفذ التصريف - سيؤدي القيام بذلك إلى تفجير سدادة العمود على الفور.

3. تنظيف النظام قبل بدء التشغيل: قبل توصيل المحرك، قم بغسل النظام الهيدروليكي بأكمله (الخراطيم والصمامات والمبردات) بسائل نظيف لإزالة خبث اللحام أو الأوساخ أو الحطام المتبقي من التثبيت. تعد الملوثات التي يتم إدخالها أثناء الإعداد سببًا رئيسيًا للتآكل المبكر.

4. إجراء الاختراق الأولي: بالنسبة للمحركات الجديدة أو المعاد بناؤها، قم بتشغيل الوحدة بنسبة 30-50% من الحمل المقدر لمدة 30-60 دقيقة تقريبًا قبل التشغيل بالحمل الكامل. وهذا يسمح للتروس والمحامل الداخلية بالتزاوج بشكل صحيح واستقرار الخلوصات الداخلية، مما يزيد بشكل كبير من المتانة على المدى الطويل.

4. الصيانة اليومية والتشخيص السريع للأعطال

تذكر القاعدة الذهبية: 90% من أعطال المحركات الهيدروليكية تعود إلى تلوث السوائل أو درجة حرارة السوائل غير المناسبة. الصيانة ليست اختيارية – فهي شريان الحياة لمعداتك.

إدارة السوائل – أولويتك رقم 1:

• النظافة: تعمل الجسيمات الصلبة كمركب جلخ، مما يؤدي إلى تآكل زوج الجزء الثابت والدوار الذي تم تشكيله بدقة. يؤدي ذلك إلى زيادة التسرب الداخلي، وتقليل الكفاءة الحجمية، وتقليل عزم الدوران. استهدف مستوى نظافة ISO 4406 18/16/13 أو أفضل، وافحص/استبدل مرشحات خط الإرجاع بانتظام. استخدم مؤشر الضغط التفاضلي الموجود على غلاف الفلتر.

• اللزوجة ودرجة الحرارة: نطاق اللزوجة الأمثل هو 20-43 سنتي ستوك عند 50 درجة مئوية. الحفاظ على درجة حرارة الزيت أقل من 60 درجة مئوية للخدمة المستمرة؛ لا تتجاوز درجة الحرارة 85 درجة مئوية أبدًا حتى في القمم. تعمل درجات الحرارة المرتفعة على تخفيف الزيت، مما يقلل من التشحيم ويسرع من تدهور الختم. تزيد درجات الحرارة المنخفضة من السحب اللزج، مما يسبب التجويف والبدء البطيء. قم بتركيب مقياس لدرجة الحرارة ومبرد إذا لزم الأمر.

• لا تخلط أبدًا أنواع السوائل: لا تستخدم مطلقًا زيت المحرك كبديل للسائل الهيدروليكي. حزمها المضافة غير متوافقة. يمكن أن يتسبب الخلط في تورم الختم والرغوة والورنيش والفشل الكارثي. استخدم دائمًا درجة السائل الهيدروليكي الموصى بها من قبل OEM.

جدول التشخيص السريع للخطأ

الفحوصات الصحية المجدولة

قم بدمجها في خطة الصيانة الوقائية الخاصة بك:

• أسبوعيًا: تحقق من درجة حرارة الغلاف الخارجي (استخدم مقياس حرارة يعمل بالأشعة تحت الحمراء) واستمع إلى الطرق أو الأنين غير المعتاد.

• شهريًا: فحص جميع تركيبات الخراطيم والأختام للتأكد من عدم وجود البكاء.

• ربع سنوي: خذ عينة من الزيت وأرسلها للتحليل الطيفي - حيث تعد المستويات المرتفعة من جزيئات الحديد أو النحاس أو السيليكون علامات إنذار مبكر للتآكل الداخلي قبل فترة طويلة من انخفاض الأداء بشكل واضح.

دوارةالمحرك الهيدروليكي المدارييعتبر العمود الفقري قويًا وموثوقًا عند علاجه بشكل صحيح. يكمن النجاح في ثلاث ركائز: تحديد حجمه بدقة ليتناسب مع ملف تعريف التحميل الواقعي لديك، وتثبيته بدقة جراحية، والحفاظ على صحة السوائل كنظام غير قابل للتفاوض. عندما تكون في شك، قم دائمًا بالرجوع إلى منحنيات الأداء المحددة للشركة المصنعة وفترات الخدمة - ولا تتردد في إشراك مهندسي التطبيقات لديهم في دورات العمل المعقدة أو عمليات التكامل المخصصة.

إذا كنت بحاجة إلى مزيد من التفصيل بشأن أي جانب محدد - مثل حسابات الحمل الشعاعي التفصيلية، أو اختيار الصمام المتكامل، أو خيارات الختم ذات درجة الحرارة العالية - فيرجى إبلاغي بذلك ويمكنني التوسع.
